1. Introduzzjoni
1.1 Ir-rwol tal-ħxuna tal-ħajt fl-inġinerija tal-pajpijiet
Fl-industrija tal-pajpijiet tal-azzar,Ħxuna tal-ħajthija aktar minn dimensjoni sempliċi - Tinfluwenza direttament is-saħħa tal-pajp, ir-reżistenza għall-pressjoni, u l-prestazzjoni ġenerali. Inġiniera jiddependu fuq standardizzatiSkedi tal-pajpijietBiex tiddefinixxi l-ħxuna tal-ħajt u tiżgura prestazzjoni konsistenti f'daqsijiet u materjali differenti.
1.2 Għaliex Skeda Kwistjonijiet
Numri tal-iskeda tal-pajpijiet bħalSch 20, 40, 80, u 160huma użati ħafna fl-istandards ta 'inġinerija globali biex jiddeskrivu l-ħxuna tal-ħajt. Aktar ma jkun għoli n-numru tal-iskeda, iktar ikun eħxen il-ħajt. Nifhmu kif taffettwa l-iskedaPiż u prestazzjoni tal-pajpijiethuwa essenzjali għal sikur, spiża - disinn tal-pipeline effettiv, u effiċjenti.
2. Nifhmu l-iskedi tal-pajpijiet
2.1 Definizzjoni u Klassifikazzjoni
It-terminu "skeda tal-pajpijiet" jirreferi għal sistema standardizzata użata biex tesprimiĦxuna tal-ħajtGħal pajpijiet ta 'diversi dijametri nominali (NPs jew DN). In-numri tal-iskeda komuni jinkluduSch 20, Sch 40, Sch 80, Sch 120, u Sch 160- Kull wieħed jikkorrispondi għal ħxuna unika tal-ħajt li tinbidel bid-daqs tal-pajp.
2.2 Oriġini Storiċi tas-Sistema tal-Iskeda
Is - sistema tal-iskeda ġiet introdotta l - ewwelSoċjetà Amerikana ta 'Inġiniera Mekkaniċi (ASME)Biex tissostitwixxi klassifikazzjonijiet anzjani ta '"piż standard" u "żejjed qawwi". Din is-sistema numerika tissimplifika l-kummerċ globali u tiżgura li l-pajpijiet minn manifatturi differenti jibqgħu kompatibbli dimensjonalment.
2.3 Konverżjoni bejn DN / NPs u skeda
WaqtNPs (daqs tal-pajp nominali)huwa l-istandard tal-Amerika ta ’Fuq,DN (Nominali tad-Diamètre)huwa l-ekwivalenti tal-metrika. Pereżempju:
| NPS | DN | Skeda komuni | Ħxuna tipika tal-ħajt (mm) |
|---|---|---|---|
| 2" | DN50 | Sch 40 | 3.91 |
| 4" | DN100 | Sch 40 | 6.02 |
| 6" | DN150 | Sch 80 | 10.97 |
| 8" | DN200 | Sch 160 | 23.01 |
Kemm DN kif ukoll NPs jiddeskrivu d-daqs tal-pajp fl-isem biss -Ħxuna attwali tal-ħajtudijametru ta 'ġewwajiddependu fuq in-numru tal-iskeda magħżul.
3. Ħxuna tal-ħajt u relazzjoni ta 'piż
3.1 Relazzjoni matematika
Il-piż tal-pajp għal kull metru jista 'jiġi kkalkulat bl-użu tal-formula:
- Piż (kg / m)=(od - wt) × wt × 0.02466
Fejn:
- OD= dijametru ta 'barra (mm)
- Wt= ħxuna tal-ħajt (mm)
- 0.02466= kostanti derivata mid-densità tal-azzar (7.85 g / cm³)
Hekk kif tiżdied il-ħxuna tal-ħajt,Il-piż tal-pajp jiżdied, waqtId-dijametru ta ’ġewwa jonqos, Tnaqqis tal-kapaċità tal-fluss intern.
3.2 Eżempju Kalkolu - NPS 6 (DN150) Pipe
| Skeda | Dijametru ta 'barra (mm) | Ħxuna tal-ħajt (mm) | Piż teoretiku (kg / m) |
|---|---|---|---|
| Sch 20 | 168.3 | 4.78 | 18.8 |
| Sch 40 | 168.3 | 7.11 | 27.3 |
| Sch 80 | 168.3 | 10.97 | 41.5 |
| Sch 160 | 168.3 | 18.26 | 65.3 |
Hekk kif in-numru tal-iskeda jiżdied minn 20 għal 160,Piż tal-pajp aktar minn trippli, li juri l-impatt esponenzjali tal-ħxuna tal-ħajt.
3.3 Spjegazzjoni tax-Xejra Grafika
Jekk tpinġi fuq graff, ir-relazzjoni bejnNumru tal-iskeda (x - assi)uPipe Weight (y - assi)tifforma kurva 'l fuq li taqta'. Din ix-xejra tenfasizza li kull żieda fil-ħxuna tal-ħajt twassal għal żieda fil-piż sproporzjonalment ogħla.
4. Implikazzjonijiet ta 'inġinerija
4.1 Influwenza fuq il-kapaċità tal-fluwidu u r-reżistenza għall-pressjoni
Ħitan eħxen inaqqsuDijametru ta 'ġewwa (ID), Tbaxxi ż-żona tal-fluss disponibbli. Skond l-ekwazzjoni idrawlika:
Żona tal-fluss (a)=π × (id² / 4)
Anke tnaqqis żgħir fl-ID inaqqas b'mod sinifikanti l-kapaċità tal-fluss. Madankollu, ħitan eħxen jippermettu wkoll li l-pajp jiflaħPressjoni interna ogħla, tagħmel l-għażla tal-iskeda ta 'bilanċ bejneffiċjenza tal-fluss u sigurtà tal-pressjoni.
4.2 Effett fuq l-istress tal-pipeline u r-rekwiżiti ta 'appoġġ
Pajpijiet itqal jintroduċu akbartagħbija strutturalifuq appoġġ u hangers. Inġiniera għandhom jikkalkulaw tensjoni addizzjonali mill-piż biex jipprevjenu sagging jew għeja konġunta, speċjalment fiLong - span jew sistemi elevati ta 'pajpijiet.
4.3 Kummerċ tal-Ispejjeż u l-Effiċjenza - Offs
Skeda ogħla (ħajt eħxen):Aktar b'saħħitha imma itqal u tiswa aktar
Skeda baxxa (ħajt irqaq):Eħfef, orħos, iżda limitat fil-kapaċità tal-pressjoni
Għal sistemi ta 'pressjoni baxxa - (bħal HVAC jew drenaġġ), ħitan irqaq huma biżżejjed. Għalżejt, gass, jew għoli - pajpijiet tal-fwar tal-pressjoni, ħitan eħxen (Sch 80 jew aktar) huma obbligatorji.

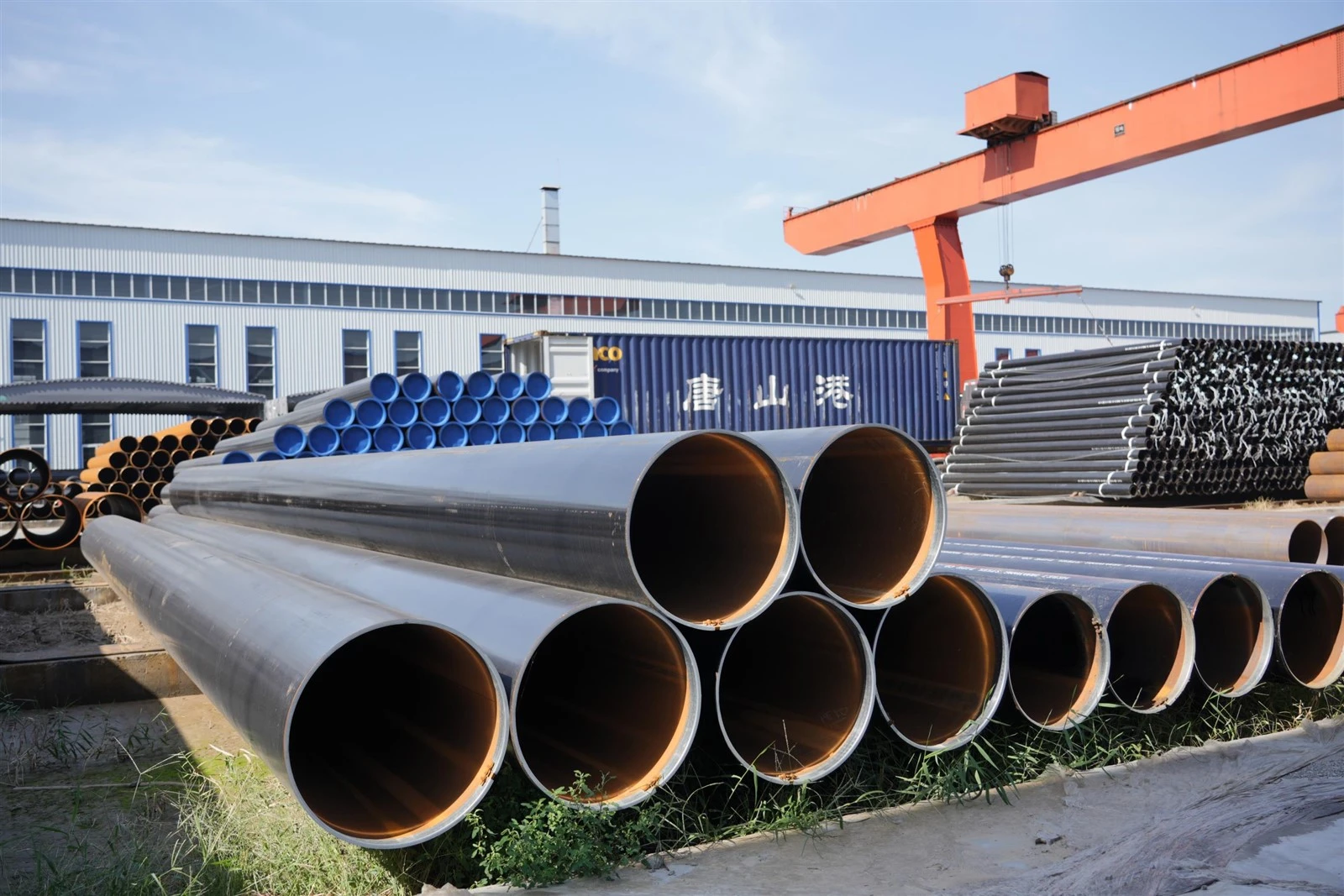

5. L-istandards ta 'produzzjoni ta' Huayang
5.1 Formazzjoni ta 'preċiżjoni u kontroll tal-ħxuna ultrasoniku
FiPipe tal-azzar Huayang, il-konsistenza tal-ħxuna tal-ħajt tibda fl-istadju li jifforma. AvvanzatGħoli - Frekwenza ERWuIwweldjar b'ark doppju mgħaddas (DSAW)Linji ta 'monitoraġġ tal-ħxuna fil-ħin reali -.Gauges tal-ħxuna ultrasonikaAġġusta awtomatikament parametri li jiffurmaw biex iżżomm l-uniformità tul it-tul sħiħ tal-pajp.
5.2 Konformità mal-istandards API 5L u EN 10219
Il-pajpijiet kollha ta 'Huayang jikkonformaw mat-tolleranzi internazzjonali tal-ħxuna tal-ħajt definiti f':
- API 5L(għall-pajpijiet taż-żejt u tal-gass)
- EN 10219(għal sezzjonijiet hollow tal-azzar strutturali)
Firxa tipika ta 'tolleranza:
± 10% fuq il-ħxuna tal-ħajt jew ± 0.5 mm (liema minnhom ikun akbar).
Dan jiżgura li kull pajp jissodisfa r-rekwiżiti ta 'integrità mekkanika u dimensjonali għas-servizz maħsub tiegħu.
5.3 Għażliet ta 'ħxuna tal-ħajt tad-dwana
Huayang jappoġġjaĦxuna tal-ħajt personalizzataproduzzjoni minn2.5 mm sa 50 mm- Klijenti fl-industriji taż-żejt, tal-kostruzzjoni u tal-ilma jistgħu jispeċifikaw it-tnejnDaqs u skeda nominaliBiex taqbel mal-bżonnijiet tal-proġett. Jekk huxHeavy - Dazju tal-pajpijiet offshorejewOqfsa strutturali ħfief, il-ħxuna tal-ħajt it-tajba tiżgura prestazzjoni u ekonomija ottimali.
6. Konklużjoni
6.1 Għażla tal-ħxuna tal-ħajt tal-lemin
L-għażla tal-iskeda tal-pajpijiet korretta hijaDeċiżjoni tal-Inġinerija KritikaDan jaffettwa l-prestazzjoni, l-ispiża, u s-sigurtà. Il-ħxuna tal-ħajt tal-lemin tiggarantixxi l-bilanċ bejnreżistenza għall-pressjoni, Ġestjoni tal-Piż, uKapaċità tal-fluwidu.
6.2L-appoġġ tal-inġinerija ta 'Huayang
FiPipe tal-azzar Huayang, it-tim tal-inġinerija tagħna jgħin lill-klijenti fl-evalwazzjoni tal-pressjoni operattiva, tip medju, u temperatura biex jirrakkomanda skedi xierqa. MinnPajpijiet tal-azzar ERW (φ73 - φ660.4 mm)toPajpijiet tas-serrieq (φ406.4 - φ1422.4 mm), kull prodott huwa manifatturat għal standards eżatti għad-durabilità u l-preċiżjoni.
6.3 L-Impenn Huayang
Billi tgħaqqadAPI - produzzjoni ċċertifikata, Kontroll dimensjonali awtomatizzat, uProtokolli ta 'spezzjoni stretti, Huayang jiżgura li kull metru ta 'pajp iżomm il-bilanċ ideali bejn il-ħxuna tal-ħajt, il-piż, u l-prestazzjoni.
L-għan tagħna huwa sempliċi: li nwassluPajpijiet li jwettqu kif iddisinjati - b'mod preċiż, effiċjenti, u affidabbli, Appoġġ għal proġetti ta 'infrastruttura globali fl-industriji taż-żejt, tal-gass u tal-kostruzzjoni.
